. →. →. →. Расчет вентиляции «Основы расчета и компоновки систем вентиляции»—один из разделов из нашего курса «Проектирование вентиляционных установок». В данном разделе рассказывается об основах расчета вентиляции и компоновки вентсистем, о нормах приточного и вытяжного воздуха, о влажности воздуха, об основных принципах разработки вентиляционных агрегатов, содержатся контрольные вопросы и дополнительная литература.
- Руководство с примерами для расчета вентиляции в жилых. То производится расчет.
- Расчет по санитарно-гигиеническим нормам. В данной статье 'Расчет вентиляции вашего.
- Как сделать расчет вентиляции бассейна. Даже незначительные по размеру бассейны.
Расчет системы вентиляции лежит в основе многоэтапного процесса по созданию комфортного.

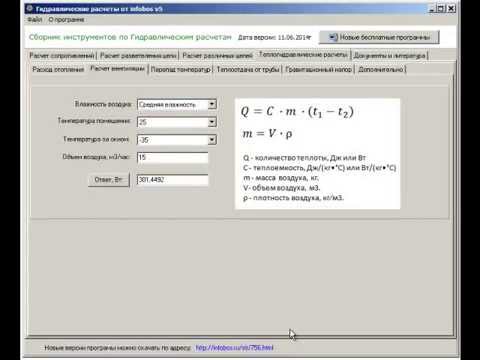

В других разделах курса рассматриваются такие вопросы как расчет основных элементов вентустановок (включая расчет воздухонагревателя (калорифера), увлажнителя, вентилятора), расчет вентустановки с помощью программы (режим быстрого подбора, ввод данных, анализ результатов и выбор оптимального, режим ручной компоновки, практика расчета вентустановки). Подробную структуру всего курса можно запросить у менеджера Основы расчета и компоновки систем вентиляции Нормы приточного и вытяжного воздуха Расход приточного воздуха для обеспечения людей необходимым для дыхания количеством кислорода определяется из условия подачи:. 60м 3/ч на одного человека при постоянном пребывании на рабочем месте. 20 м 3/ч на одного человека при временном пребывании (менее 2-х часов). 85 м 3/ч на одного человека при занятиях спортом. Эти цифры соответствуют требованиям СНиП «Отопление, вентиляция и кондиционирование». Количество приточного и вытяжного воздуха нормируются СНиП для каждого типа помещений.
Если количество вытяжного воздуха превышает количество приточного, то разница подается в коридор для обеспечения баланса, что препятствует подсосу воздуха через окна. Зимой подсасываемый воздух имеет уличную температуру, его приток воспринимается как дискомфорт и может стать причиной сквозняков и заболеваний. Если мы решаем задачу удаления неприятных запахов, то рассчитываем количество вытяжного воздуха, а количество приточного определяем в проценте от количества вытяжного. Это нужно для того, чтобы искусственно создать отрицательный воздушный баланс в помещении с неприятными запахами. Подсос воздуха в такие помещения извне препятствует распространению запахов из них. При этом следует соблюдать следующие правила: Подсос воздуха должен осуществляться из теплых помещений без неприятных запахов. Например, подсос воздуха из зала ресторана в ресторанную кухню.
При этом 35% приточного воздуха подается в кухню, а 65%—в зал. В помещении, из которого мы подсасываем воздух, следует компенсировать потерю воздуха подачей в него дополнительного количества приточного воздуха. Количество вытяжного воздуха составляет:. от кухонной электроплиты 60 м 3/ч;. от кухонной газовой плиты 90 м 3/ч;. из совмещенного (душ+унитаз) санузла в квартире 50 м 3/ч;. от отдельно размещенного туалета, либо ванной комнаты 25 м 3/ч;.
из общественного туалета 50 м 3/ч от каждого унитаза и 25 м 3/ч от каждого писсуара; Для других типов помещений расход приточного и вытяжного воздуха определяют по нормируемым кратностям или расчету. Кратность – отношение расхода приточного или вытяжного воздуха для данного помещения в м 3/ч к объему этого помещения в куб.м. Нормируемая кратность – заданная официальным документом Госстроя России кратность воздухообмена.
Чаще всего эти документы – СНиП «Строительные Нормы и Правила», СанПиН «Санитарные Правила и Нормы» и ГОСТ «Государственный Стандарт». Существует много таблиц с нормируемыми кратностями для каждого типа помещений, приведенными в соответствующих СниПах, например:. для жилых зданий—СНиП «Здания жилые многоквартирные», МГСН 3.01-96 »Жилые здания», Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий». Для обеспечения круглогодичной подачи свежего воздуха с комнатной температурой, в холодное время года его подогревают. Подогрев производится калорифером.
Расчет Вентиляции По Укрупненным Показателям
Существует два вида калориферов:. Электрический. Нагрев воздуха осуществляется термоэлектрическим нагревателем, а регулирование степени нагрева – регулированием его мощности, либо периодическим отключением.
Нагрев воздуха осуществляетсятеплообменником, состоящим из изогнутой змейкой трубки, на которую нанизаны пластины из тонкого металла (чаще используется трубка из меди, а пластины—из алюминия). Охладитель воздуха. Охладитель воздуха служит для охлаждения подаваемого свежего воздуха в теплое время года, когда температура воздуха на улице выше, чем температура в обслуживаемом помещении. Увлажнитель воздуха.
Чтобы подаваемый воздух в холодный период не вызывал дискомфорта, его следует увлажнить, что выполняется с помощью специального устройства – увлажнителя. Увлажнитель—это корпус, через который проходит подаваемый воздух. После увлажнителя воздух несколько теряет свою температуру, поэтому после увлажнителя ставят калорифер второго подогрева. Вентилятор служит для перемещения определенного количества воздуха по системе воздуховодов. Вентилятор создает шум выше комфортного уровня. Этот шум распространяется воздухом по системе воздуховодов. Для его сниженияприменяются шумоглушители – устройства, через которые проходит подаваемый потребителям воздух, при этом снижая свою шумность.
Таким образом, можно разделить устройства для обработки подаваемого потребителям воздуха на комплект приточной установки и комплект для комфортного кондиционирования. Комплект приточной установки:. воздушная заслонка. фильтр.
калорифер. вентилятор Приточная установка обычно комплектуется секцией шумоглушителя, т.к. Вентилятор создает значительный шум. Шумоглушитель можно не устанавливать на маленьких приточных установках производительностью 500-1000м 3/час, т.к.
На них установлен вентилятор с невысоким напором. В больших приточных установках шумоглушитель не ставят сразу за вентилятором, т.к. После вентилятора скорость потока воздуха не одинаковая по всему сечению канала.
На выходе из вентилятора ставят (в заводском исполнении) диск из перфорированного стального листа для рассечения и выравнивания потока воздуха. Также распространены пустые секции между вентилятором и шумоглушителем, которые работают как. Если в приточную установку добавить хотя бы одну из секций: воздухоохладитель, увлажнитель с калорифером второго подогрева, то такой аппарат принято называть центральным кондиционером. Комплект центрального кондиционера:.
воздушная заслонка. фильтр. калорифер 1-го подогрева. охладитель.
увлажнитель. калорифер 2-го подогрева. вентилятор. шумоглушитель Контрольные вопросы.
Из каких элементов состоит приточная система вентиляции?. Из каких элементов состоит вытяжная система вентиляции?. Из каких элементов состоит центральный кондиционер?. Почему в вытяжной вентиляции отсутствуют фильтр, нагреватель, охладитель?. Может ли шумоглушитель устанавливаться перед вентилятором? С обоих сторон от него?
Расчет Вентиляции По Влаговыделениям
С какой целью?. Как вы думаете, в какой системе (приточной или вытяжной) должен быть установлен более мощный вентилятор при одинаковой производительности системы?
Дополнительная литература. «Применение I-d диаграммы для расчетов» справочника «Внутренние санитарно-технические устройства. Вентиляция и кондиционирование воздуха. Книга 1.» М.: «Стройиздат», 1991 г.
И.Г.Староверова, Ю.И. Шиллера, Н.Н.Павлова и др.
«Справочник проектировщика» Изд. 4-е, Москва, Стройиздат, 1990г. Ананьев В.А., Балуева Л.Н., Гальперин А.Д., Городов А.К., Еремин М.Ю., Звягинцева С.М., Мурашко В.П.,Седых И.В. «Системы вентиляции и кондиционирования. Теория и практика.» Москва, Евроклимат, 2000г. (перевод с немецкого Казанцевой Л.Н.
Под редакцией Резникова Г.В.) «Системы вентиляции» Москва, Евроклимат, 2005г. Бурцев С.И., Цветков Ю.Н.
«Влажный воздух. Состав и свойства. Учебное пособие.» Санкт-Петербург, 1998г. Технические каталоги Flaktwoods.
Расчет вентиляции вашего дома Современные ремонтно-строительные технологии предусматривают, установку герметичных, металлопластиковых или деревянных оконных рам и таких же герметичных входных дверей. Это повышает энергоэффективность отопительной системы и кондиционирования, а так же обеспечивает звукоизоляцию, но сводит на нет инфильтрацию помещения. А это значит, что требуется установка дополнительных приточных устройств или систем, так как проветривание через открытые окна не является выходом из ситуации.
Но не буду повторяться, подробно это описано в статье «». Недостаточный приток свежего воздуха в помещения, приводит к недостатку кислорода и повышенному содержанию вредных веществ в воздухе, а так же повышенной влажности или сухости в зависимости от времени года.
Если же в доме недостаток в вытяжной системе, то это чревато постоянной повышенной влажностью, запотеванием окон в зимний период и образованием грибка на оконных откосах, в углах помещения, а так же на стенах санузла. Расчет воздухообмена Чтобы правильно выбрать и организовать систему вентиляции в доме, необходимо определить с какими объёмами воздуха ей придётся справляться, другими словами - произвести расчет вентиляции, а для этого нужно знать, сколько воздуха нужно подать или удалить с того или иного помещения. Эта переменная называется воздухообмен, который позволяет понять какой тип вентиляции следует установить и произвести расчеты этой системы (расчёт сечения воздуховодов, тип и размер вытяжных устройств).
Существует масса вариантов определения воздухообмена, но большинство из них требует специальных знаний, наличие и умение пользоваться диаграммами и таблицами, которые нормируются государственными документами и нормативными актами. В этих нормативных документах определены, системы вентиляции, применяемые для различных помещений и оборудование для этих систем, а так же его месторасположение. А заодно и количество воздуха, его параметры, принципы подачи и отведения.
Этими нормами обязан руководствоваться каждый инженер при проектировании систем вентиляции. В этой статье мы рассмотрим несколько самых простых способов расчёта воздухообмена в жилых помещениях, при этом, не отклоняясь от норм указанных в выше упомянутых документах.
Самый простой и наиболее используемый в частном строительстве, это расчёт по площади помещения. Расчёт по площади помещения Этот метод расчёта вентиляции заключается в том, что согласно всё тем же нормативным актам на каждый 1 м 2 площади жилого помещения вентиляционная система должна обеспечивать приток свежего воздуха в объёме 3 м 3 в час.
Столько же воздуха должно и выйти через систему вытяжной вентиляции. Данный метод очень прост, но таит в себе погрешность, так как не учитывается назначение помещений и количество находящихся в них людей. Исходя из этого, более точным является следующий метод, хотя он больше подходит для общественных и административно-бытовых зданий. Расчет по санитарно-гигиеническим нормам. Согласно санитарно-гигиеническим нормам для постоянно находящегося в помещении одного человека необходимо поддерживать приток свежего воздуха на уровне 60 м 3/час, а на одного временно находящегося 20 м 3/час. Расчёт по кратность воздухообмена Есть более точные способы расчёта воздухообмена в помещениях жилых зданий, которые регламентируют государственные строительные нормы, опираясь на санитарные нормы и правила (СНиП).
Эти нормы учитывают кратность воздухообмена в помещениях разного назначения жилых зданий и выложены в таблице, по которой и производят расчёт системы вентиляции. Таблица - расчетные температуры воздуха и требования к воздухообмену в помещениях. Кратность воздухообмена: - напрямую зависит от назначения определённого помещения и определяет, сколько раз в течение одного часа, воздух в помещении должен замениться на новый. Если в таблице отсутствует какое-либо помещение, то воздухообмен для него рассчитывается согласно норм, для жилых помещений 3 м 3/час свежего воздуха на 1 м 2 площади помещения. Когда считается воздухообмен для группы помещений (комнат) в пределах одной квартиры или частного дома, коттеджа, их следует рассматривать как единый воздушный объём.
Который должен отвечать, выше упомянутому условию, сколько воздуха мы подаём, столько же должны и удалить. Если при подсчёте, значения притока и вытяжки не совпадают, то округление делается в сторону большего значения.
После подсчёта воздухообмена помещений, можем выбрать схему реализации системы вентиляции, а так же произвести расчет воздуховодов системы вентиляции. Если ваш выбор пал на реализацию простой системы вентиляции, включающую в себя приточные клапана и вытяжные вентиляторы или разнообразные, автономные системы проветривания, то здесь всё просто. Завод производитель просчитывает пропускную способность своего оборудования и указывает эти параметры в технической характеристики прибора. Вам остаётся только подобрать, это оборудование под воздухообмен вашего дома. При реализации более сложных вентиляционных систем, включающих в себя воздуховоды, требуется более тщательный подход.
В таких системах используют два вида жёстких воздуховодов – прямоугольные и круглые. В прямоугольных воздуховодах соотношение сторон не должно превышать значение 3:1, это способствует уменьшению потерь давления и снижению шума.
Выбирая сечение воздуховодов, следует руководствоваться тем, что скорость в магистральном воздуховоде принудительной системы вентиляции не должна превышать 5 м/с, а в ответвлениях до 3 м/с. Если же воздуховод является частью естественной вытяжной системы, то нормируемая скорость движения воздуха в нём не должна превышать 1м/час. А вот рассчитать сечения воздуховодов помогают диаграммы и таблицы, некоторые из них приведены ниже.
Диаграмма подбора сечения воздуховодов. Эти сечения воздуховодов будут достоверны только при установке одного вытяжного канала в вашем доме, к примеру, на кухне.
Если же вы планируете установку двух вытяжных каналов, на кухне и в санузле (помещения с повышенной влажностью и загрязнённым воздухом), то суммарный расход воздуха, который требуется отвести, распределяем на количество вытяжных каналов, то есть, делим на два. И уже по этим новым данным подбираем сечение обоих воздуховодов. Этот же принцип применяется и к вытяжным вентиляторам, которые часто устанавливают в данных помещениях. В данной статье ' Расчет вентиляции вашего дома' мы разобрали, как рассчитывается необходимый для жилых помещений воздухообмен и некоторые нюансы, связанные с этим. Эта информация поможет Вам правильно подобрать оборудование для системы вентиляции вашего дома или квартиры, что обеспечит комфортный микроклимат в доме.
